Blog ClickUp – Dalam dunia pemrograman dan bisnis, istilah flowchart sering kali muncul sebagai alat bantu visual yang efektif untuk menggambarkan alur suatu proses. Flowchart adalah diagram yang menyajikan langkah-langkah dan keputusan dalam prosedur tertentu, sehingga memudahkan pemahaman dan pengkomunikasian informasi secara sistematis. Kami akan mengupas tuntas tentang pengertian, fungsi, jenis, simbol yang digunakan dalam flowchart, serta memberikan contoh sederhana yang mudah dipahami. Selain itu, di akhir artikel terdapat ajakan untuk memanfaatkan aplikasi CRM ClickUp yang dapat membantu Anda mengelola tugas dan alur kerja secara efisien.
Apa Itu Flowchart?
Flowchart atau bagan alur adalah representasi grafis dari langkah-langkah yang terlibat dalam suatu proses atau sistem. Setiap langkah dalam flowchart digambarkan dengan simbol tertentu, dan dihubungkan dengan panah yang menunjukan arah alur proses.
Fungsi Flowchart
Dengan konsep yang sederhana namun sangat efektif, flowchart membantu menjelaskan bagaimana suatu proses berjalan secara visual.
- Memudahkan Pemahaman Proses: Flowchart memberikan gambaran yang jelas tentang tahapan-tahapan dalam sebuah program atau sistem, sehingga semua pihak dapat memahami alurnya dengan cepat.
- Menyederhanakan Prosedur: Dengan merinci setiap langkah, flowchart membantu menyederhanakan informasi yang kompleks menjadi bentuk yang lebih mudah dimengerti.
- Mendukung Komunikasi dan Kolaborasi: Flowchart memungkinkan tim yang terdiri dari berbagai latar belakang (teknis dan non-teknis) untuk menyepakati cara kerja yang sama.
- Mengidentifikasi Kesalahan dan Efisiensi: Dengan visualisasi ini, potensi error atau proses yang kurang efisien dapat ditemukan dan diperbaiki lebih awal.
Jenis-jenis Flowchart
Untuk memenuhi kebutuhan yang berbeda, flowchart dibagi menjadi beberapa jenis berikut:
- Flowchart Dokumen (Document Flowchart): Menggambarkan alur dokumen dan proses administrasi dalam organisasi.
- Flowchart Program: Menunjukkan proses logika dan tahapan dalam sebuah program komputer, terdiri dari flowchart logika dan flowchart program terinci.
- Flowchart Proses: Memvisualisasikan langkah-langkah dalam proses kerja di bidang teknik atau manufaktur.
- Flowchart Sistem: Menggambarkan keseluruhan sistem kerja dan urutan prosedur di dalamnya.
- Flowchart Skematik: Memakai simbol dan gambar lebih detil, sering untuk menjelaskan proses kepada orang awam dengan lebih mudah.

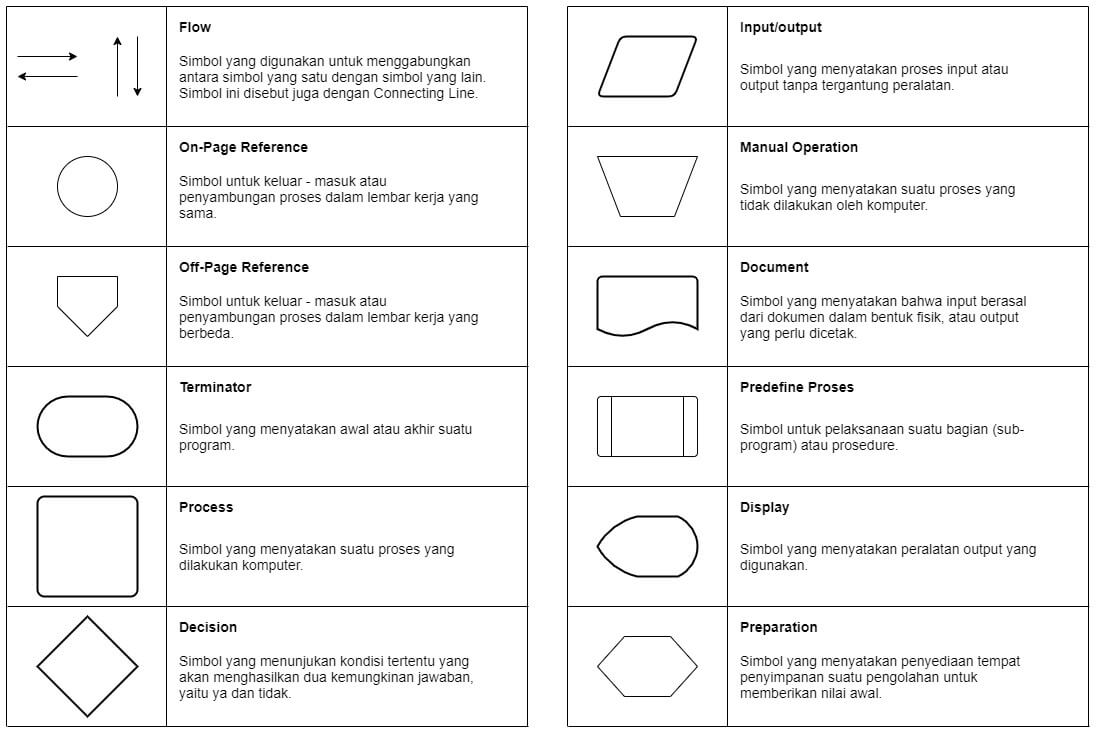

Simbol Flowchart dan Fungsinya
Dalam pembuatan flowchart, simbol-simbol berikut adalah yang paling umum digunakan:
| Simbol | Bentuk | Fungsi |
|---|---|---|
| Terminator | Oval | Menandai awal atau akhir suatu proses |
| Proses | Persegi panjang | Menunjukkan langkah kerja atau aktivitas |
| Keputusan | Belah ketupat | Simbol pengambilan keputusan (ya/tidak) |
| Input/Output | Jajar genjang | Menunjukkan pengambilan input atau tampilan output |
| Panah Alur | Panah | Menunjukkan arah atau flow proses |
| On-page Reference | Lingkaran kecil | Menghubungkan bagian flowchart yang terpisah |
| Off-page Reference | Bentuk pentagon | Menandai flowchart berlanjut di halaman lain |

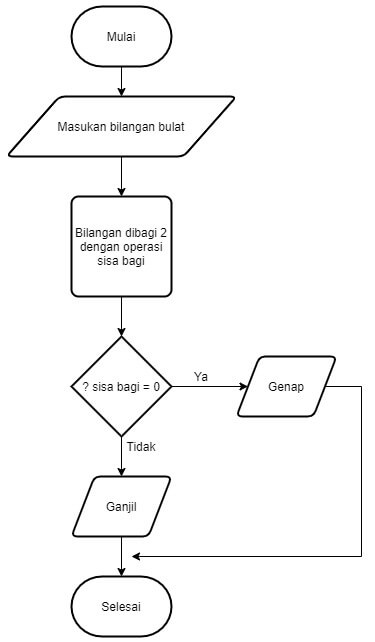

Contoh Flowchart Sederhana
Misalnya kita ingin membuat flowchart untuk menentukan apakah suatu bilangan ganjil atau genap:
- Pengguna memasukkan sebuah bilangan bulat.
- Bilangan tersebut dibagi dengan 2.
- Jika sisa pembagian adalah 0, maka bilangan tersebut adalah genap.
- Jika tidak, bilangan tersebut adalah ganjil.
- Proses selesai.
Flowchart ini menggambarkan dengan jelas logika keputusan dalam bentuk diagram yang mudah dipahami.
Flowchart adalah alat bantu visual yang sangat berguna untuk menggambarkan alur atau proses dalam berbagai bidang, terutama pemrograman dan bisnis. Dengan berbagai jenis dan simbol yang tersedia, flowchart membawa banyak manfaat seperti memudahkan komunikasi, menyederhanakan prosedur, dan meningkatkan efisiensi kerja. Memahami flowchart akan sangat membantu Anda dalam merencanakan dan menjalankan proyek dengan lebih tertata.
